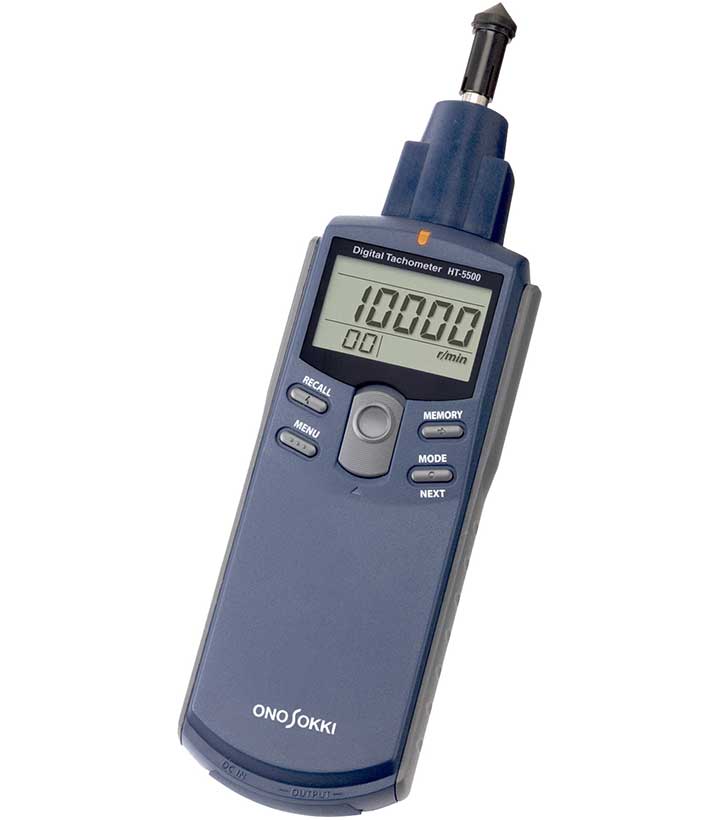

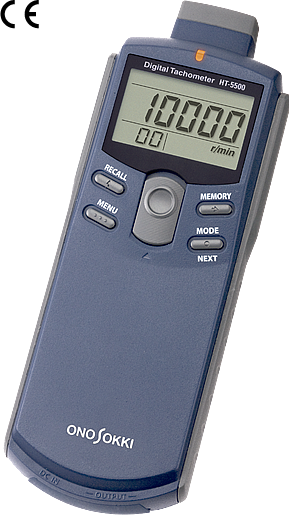

日本小野接觸與非接觸式數字手持式轉速表HT-5500
HT-5500光電轉速表匯集了轉速測量領域里先進的技術，外殼設計精湛，功能齊全，既能進行接觸式的，也能進行非接觸式的測量。使用極為方便，是一臺理想的高性能、先進的手握式數字轉速表。測量項目有：轉速(r/min、r/s)、累計轉速(計數)、圓周線速度 (m/min接觸或非接觸、mm/s接觸式)、周期等。
也可輸出模擬和脈沖信號(標準配置)。模擬信號輸出可用來接筆式記錄儀記錄測量數據等，脈沖信號可用來接FFT分析儀作跟蹤分析用。測量范圍從6.0 r/min(低轉速域)到99,999 r/min(高轉速域)，是一臺量程寬、功能全的手握式轉速表。
日本小野手持式轉速表HT-5500的特長
轉速測量范圍為 6.0 ～ 99999 r/min -覆蓋低速域和高速域的寬量程
■ Lo 量程 6.0 ～ 600.0 r/min (小數點后保留一位)
■ Hi 量程 6 ～ 99999 r/min
接觸和非接觸測量兼顧的兩用型
有記憶存儲功能，zui多可保存20個數據
即使是非接觸測量，只要設置好被測旋轉物的直徑，就可測量圓周線速度 (用接觸方式測試時，測量探頭須換上接觸式圓周線速度測量環KS-100/200)
能累計轉速(接觸式：每轉一圈計一個脈沖；非接觸式：每接收一個反射信號計一個脈沖，累計到99999個)
模擬輸出與脈沖輸出為標準規格
■模擬輸出 0～1V/0 ～ F.S.( F.S.可任意設置)、10bit D/A轉換
■ 脈沖輸出 Hi: 大于+4.5V 、 Lo ： 低于+0.5V
可使用AC交流電源 (用AC適配器 PB-7090)
帶峰值保持功能 (能顯示轉速、周期、圓周線速度的zui大值和zui小值)
日本小野手持式轉速表HT-5500的技術參數：
| 測量方式 | 可見光的光電反射或接觸方式 (須安裝接觸式探頭適配器HT-0502) |
|---|
| 測量單位 | r/min、r/s (轉速)
m/min (圓周線速度)
COUNT (累計數)
ms (周期) |
|---|
| 測量范圍 | 非接觸方式 接觸方式 r/min ( Lo 量程 ) 6.0 ～ 600.06.0 ～ 600.0r/min ( Hi 量程 ) 6 ～ 99999 r/min6 ～ 20000 r/minr/s0.10 ～ 999.99 r/s0.10～400.00 r/sm/min0.6 ～ 9999.9 m/min0.6 ～ 400.0 m/minCOUNT0 ～ 99999 COUNT0 ～ 99999 COUNTms0.6 ～ 9999.9 ms2.5 ～ 9999.9 ms |
|---|
| 反射光測量距離 | 20 ～300 mm |
|---|
| 顯示部分 | 液晶顯示5位、帶背景照明 |
|---|
| 測量間隔 | 1秒+1周期以內
(當被測轉速降至60r/min以下時，zui大測量時間為周期的二倍) |
|---|
| 數據顯示的刷新間隔 | 約1秒 |
|---|
| 測量精度 | 顯示值(*)×(±0.02%)=±1位
* 顯示值為不帶小數點的計數值(注)◆圓周線速度的測量精度由被測旋轉體的轉速所決定。 ◆上述測量精度為非接觸測量方式，且不包括測量時手抖動的誤差。當測量方式為接觸方式時，測量探頭打滑對精度也會產生影響。 |
|---|
| 峰值保持功能 | zui大值(MAX)和zui小值(MIN) |
|---|
| 記憶儲存功能 | zui多可儲存20個數據 |
|---|
| 溢出功能 | 當測量值超出測量范圍時，有溢出(ERROR記號)顯示 |
|---|
| 轉速上限警告功能 | 當轉速測量值超出預先設定的上限值時，有上限警告(↑記號)顯示 |
|---|
| 圓周線速度的運算功能 | 根據預先設定被測物體的直徑通過所測的轉速，
運算出被測物的圓周線速度(非接觸方式)當測量方式為接觸方式時，
可用附屬的圓周測速環 KS-100/200 直接測量 |
|---|
| 累計運算功能 | 對輸入信號的脈沖進行累計計數 |
|---|
| 周期測量功能 | 測量輸入脈沖的周期(但當被測輸入脈沖的周期低于1秒時，取其平均值) |
|---|
| 模擬輸出 | 輸出電壓：0～1V/0～滿量程 (全量程可任意設置)
變換方式：10bit D/A變換
直線性：±1 %/滿量程
輸出信號刷新時間：小于50ms+1個周期的時間
溫度穩定性：±0.05%/滿量程/℃ (零點與量程)
設定誤差：±0.5%/滿量程
負載阻抗：大于100kΩ |
|---|
| 脈沖輸出 | 輸出電壓： Hi電平 大于+4.5V ；Lo電平 小于+0.5V
輸出電平的邏輯理論：正邏輯
負載阻抗：大于100kΩ |
|---|
| 使用溫度范圍 | 0 ～＋40℃ |
|---|
| 保存溫度范圍 | －10℃～＋50℃ |
|---|
| 電 源 | 7號干電池(1.5V)×4節，
或采用專用AC交流電源適配器 PB-7090(選購件) |
|---|
| 電池壽命 | 大于32小時(背景照明OFF時)、8小時(背景照明ON時) |
|---|
| 電池不足的警告顯示 | 當電池電壓降至約4.5 V以下時，會出現電池不足的警告(LOW記號)顯示。 |
|---|
| 外形尺寸 | 66（W） × 180.5（H） × 47.5（D） mm (本體)
66（W） × 237.2（H） × 57.5（D） mm (包括接觸式探頭適配器) |
|---|
| 重 量(包括干電池) | 約 220 g (本體)
約 282 g (包括接觸式探頭適配器) |
|---|

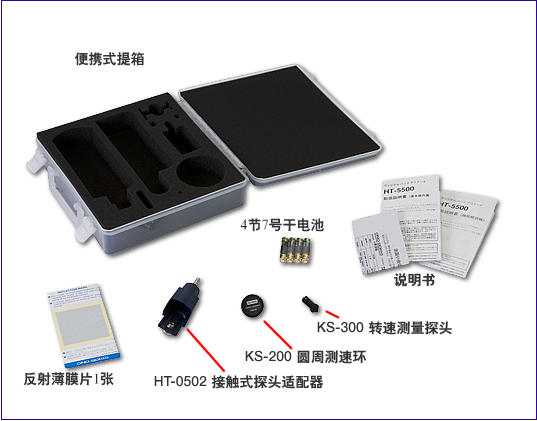

| 附屬品 | HT-0502 接觸式探頭適配器×1
KS-300 轉速探頭×１
KS-200 圓周測速環×1
反射薄膜片×1 張 (可分割成12mm見方25小塊)
7號干電池×4節
便攜提箱×1個 使用說明書（功能介紹說明，基本操作說明）×1 |
|---|
| 價 格 | 請與本公司在各個或地區的代理商聯系。 |
|---|
| 選購件 | PB-7090 AC電源適配器
AX-501 帶BNC插頭的輸出信號電纜 (模擬與脈沖輸出兼用2m)
HT-011 反射薄膜片 (1套10張)
HT-0521B 測量夾具 (與HT-0522 磁性表架配套使用)
HT-0522 磁性表架 (與HT-0521B 測量夾具配套使用)
LA-0203D 測量三腳架
KS-100 圓周測速環 (用于測量圓周線速度，單位：mm/s)
KS-200 圓周測速環 (用于測量圓周線速度，單位 ：m/min)
KS-300 轉速測量探頭 (圓錐形橡皮探頭用于測量轉速 )
KS-700 中繼接頭 (用來加長轉速測量探頭KS-300的長度) |
|---|
*1: 使用DS-2000系列測量單元時精度要低于使用DS-3000系列測量單元。
*2: 使用本功能需要硬件選配件(VN1610 CAN信號接口)
日本小野手持式轉速表HT-5500的選購件
|
 |  |  |
HT-011
反射薄膜片(每套10張) | KS-100
圓周測速環 | KS-200
圓周測速環 |
 |  |  |
LA-0203D
測量三角架 | KS-300
轉速測量探頭 | KS-700
中繼接頭 |
 |  |
|
HT-0521B + HT-0522
磁性表架及測量夾具 | PB-7090 AC電源適配器 |
|
