適用于Keyence VHX系列的NIGHTSEA熒光適配器

通過NIGHTSEA適配器系統增加通用的Keyence熒光功能

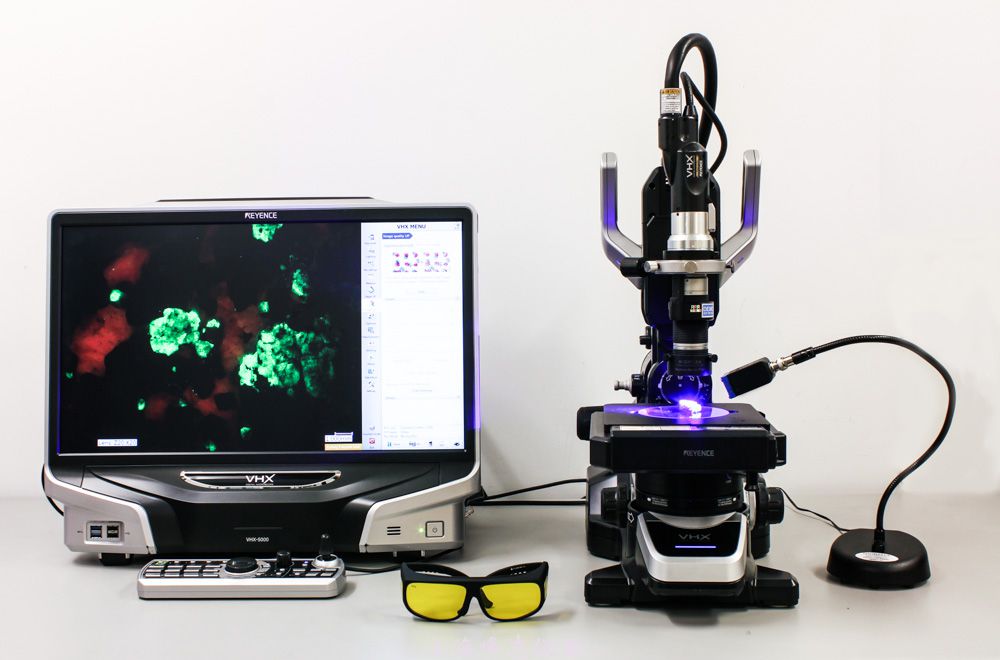

NIGHTSEA SFA型SFA熒光適配器系統為Keyence VHX系列數字顯微鏡增加了通用的熒光成像功能。越來越多的Keyence者已成功地將該系統用于各種應用程序。請訪問我們用NIGHTSEA適配器和Keyence顯微鏡拍攝的圖像庫。

適用于大多數Keyence鏡片的熒光溶液

我們對Keyence系統的調整與鏡頭有關，而不是顯微鏡型號（VHX-5000，-6000等）。我們提供了熒光適配器系統的變體，可與zui常用的Keyence鏡頭– VH-Z00，-Z20，-Z50，-Z100，-ZST配合使用，并與VHX-7100完全集成式鏡頭中的兩個鏡頭配合使用（VHX-E20和-E100）。

任何熒光系統的關鍵要素是

• 一個光源，在適當波長范圍內產生足夠的能量，以激發熒光感興趣的樣品中的

• 觀察路徑中的阻擋濾光片，阻擋反射的激發光，同時透射樣品發出的熒光

NIGHTSEA通過以下方式為Keyence系統實現了這些功能

• 可在五個激發波長范圍內使用的高強度LED光源

• 發射屏障濾光片可以輕松，無創地添加到Keyence鏡片中

在Keyence顯微鏡上添加單個激發/發射波長組合的NIGHTSEA系統的組件為：

• 柔性鵝頸燈座，帶有LED驅動電路和強度控制；

• 通用電源（120 / 240VAC，50 / 60Hz），帶有插頭套件

• 激發光源

• 排放屏障過濾器

• 屏障式濾光鏡，用于熒光觀察和眼睛安全

• 帶襯墊的手提箱

通過添加由光源，屏障濾鏡和濾鏡組成的匹配集（光加濾鏡集），可以實現其他波長集。

鏡頭專用解決方案

此處總結了支持的Keyence鏡片的實現方法

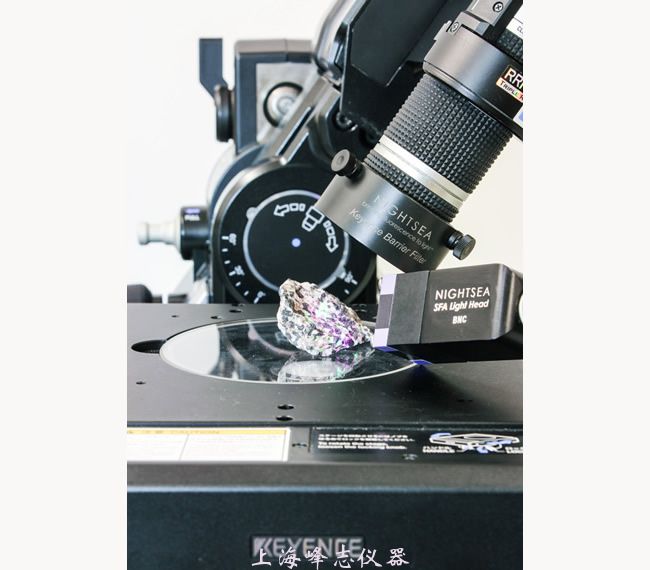

• VH-Z00，-Z20，-Z50

• 光源–放置在顯微鏡載物臺的側面

• 屏障濾鏡–滑過鏡頭底部，并用指旋螺釘固定

• VH-Z100

• 光源–放置在顯微鏡載物臺的側面

• 屏障濾鏡–插入鏡頭頂部的分析儀插槽中

• VH-ZST

• 光源–安裝在Keyence光纖輸入端口上（紫外線除外）

• 屏障濾鏡–插入鏡頭頂部的分析儀插槽中

• 在高放大倍率下提供增強的性能

• 光源–放置在顯微鏡載物臺的側面

• 屏障濾鏡–插入鏡頭頂部的分析儀插槽中

• 20-200鏡頭

• 200-2000鏡頭

• VHX-7100全集成（FI）頭

• 由于工作距離短，與這些鏡頭一起使用可能不切實際

• 光源–放置在顯微鏡載物臺的側面

• 屏障過濾器–插入FI頭右側的分析儀插槽中

• VHX-E20和-E100

• VHX-E500和-E2500

下圖說明了這些實現。以下是您所看到的示例。

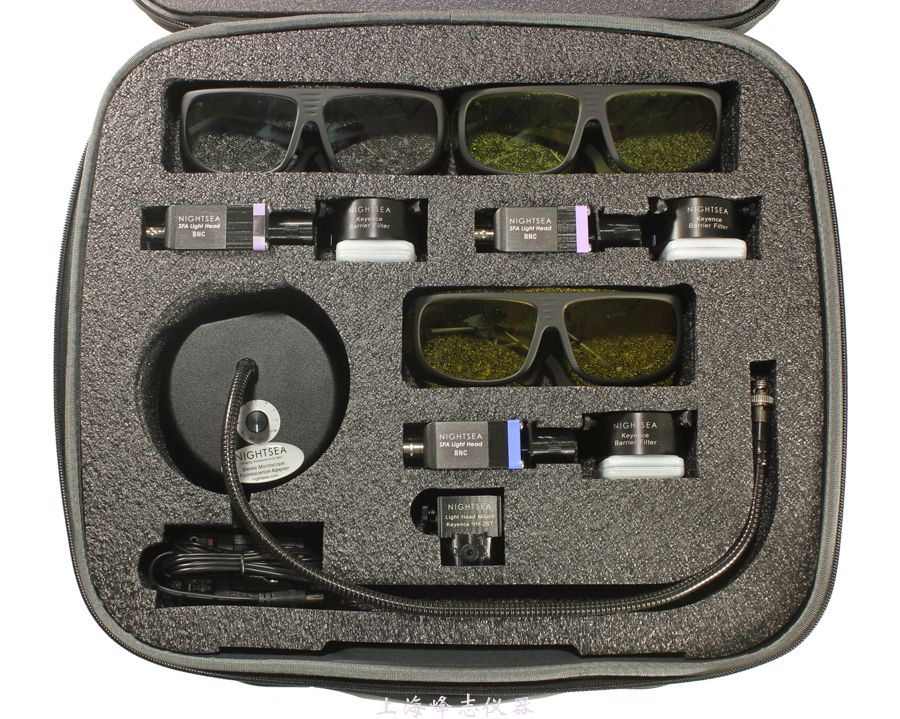

全面的解決方案套件

我們已經配置了Keyence熒光適配器套件，包括三種zui有用的激發波長，可用于各種行業應用，并且適合所支持的Keyence透鏡的各種組合。套件價格明顯低于單獨購買的產品。

每個行業工具包均包含以下物品，或適合您要裝備的特定Keyence鏡頭的子集：

• 三個激發光頭-紫外線（UV），紫羅蘭（VI）和寶藍色（RB）

• 該建議基于我們在各種應用中的經驗。

• 根據所支持的鏡頭，一種或多種類型的三個屏障濾鏡

• 在每個激發波長下都匹配阻隔濾光鏡

• 用于將NIGHTSEA燈頭安裝在VH-ZST光纖輸入端口上的附件硬件（高放大倍率下的增強性能）*

• 鵝頸燈底座，帶調光控制

• 通用電源– 120 / 240VAC，50 / 60Hz，帶有插頭套件

• 帶定制切割泡沫的包裝/攜帶盒

*僅包含在支持VH-ZST鏡頭的系統中

為什么我們推薦一組三個激發波長以滿足行業需求

我們發現，紫外線，紫羅蘭色和寶藍色激發/發射組的組合解決了各種各樣的工業成像挑戰。我們遇到的zui常見的誤解是熒光與紫外線（UV）相關，許多客戶立即要求該波長。但是，我們發現，在某些情況下，甚至在某些情況下染料制造商特別推薦使用UV，紫羅蘭色或寶藍色都可以提供出色的性能。例如

• 一位潛在的客戶想要對浸漬有熒光染料的混凝土薄板進行成像。染料供應商推薦使用紫外線，紫外線確實可以使染料很好地發出熒光。我們發現我們的皇家藍激發產生了明顯更亮的熒光。

• 與上述類似，不同之處在于已使用熒光環氧樹脂來突出測試樣品中的表面裂紋。皇家藍激發產生更亮的熒光。

• 一位潛在的客戶向我們發送了已知在紫外線下會發熒光的材料樣品。目的是觀察熒光基質中非熒光顆粒的分布。紫外光和寶藍色激發了樣品中的熒光，而紫羅蘭色激發獲得了zui佳的成像對比度。

• 通過將光頭安裝在透鏡的光纖端口上，我們可以使用ZST透鏡實現增強的性能，但是該路徑不能很好地透射紫外線。在許多情況下，例如檢查保形涂層，紫羅蘭色是紫外線的替代品。

購買三色系統將提供zui大的成功機會，并且將為您提供一個多功能的工具包，以應對新出現的熒光成像挑戰。如果您想進一步討論您的應用，請與我們聯系。

績效期望

Keyence VHX系列顯微鏡不是為熒光而設計的。就是說，NIGHTSEA適配器系統增加了熒光功能，事實證明，熒光功能對于越來越多的用戶而言非常有價值。幾家公司購買了多個適配器，以便可以在多個顯微鏡上復制性能。在至少一種情況下，客戶僅購買了Keyence系統，因為增加了NIGHTSEA熒光功能，從而為他們提供了關鍵的分析功能。波長集

該系統有五種激發/發射波長組合。

VH-ZST增強了性能

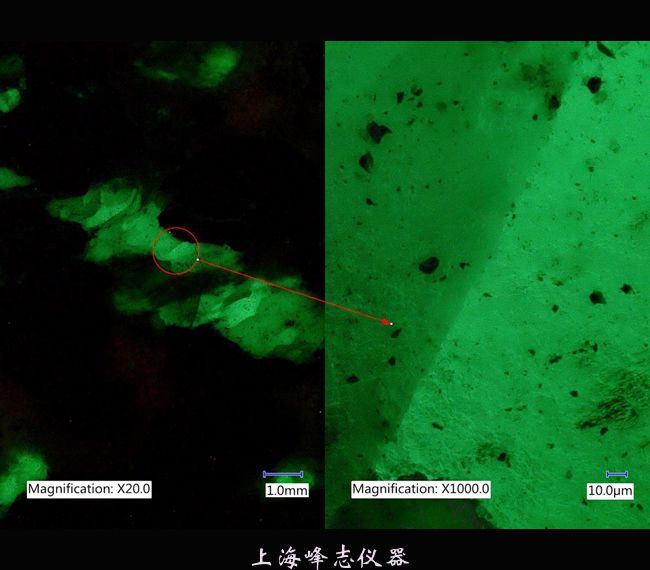

使用ZST透鏡和更高的放大倍率（200-2000x）的物鏡，您可以卸下Keyence光纖照明器，并使用我們的自定義適配器將NIGHTSEA激發光頭放置在適當的位置，從而提高性能。這將激發能量通過透鏡，與將光源放置在側面時相比，產生了更加集中的照明點。通過這種配置，我們可以制作高達2000倍的熒光圖像。

訂購信息

FI套件

支持VHX-7100全集成式云臺的VHX-E20和-100鏡頭

用于Keyence VHX-7100 FI頭的負藍色照明濾光片

多鏡頭解決方案套件

包括三個波長（UV + VI + RB），支持ZST，Z100，Z50，Z20，Z00

ZST套件

包括三個波長（UV + VI + RB），支持ZST和Z100

Z100套件

包括三個波長（UV + VI + RB），僅支持Z100

Z00套件

包括三個波長（UV + VI + RB），僅支持Z00，Z20，Z50

Z1B完整系統套件

包括三個波長（UV + VI + RB），支持Z00，Z20，Z50和Z100
 （組合SFA-KZB-IND和SFA-KZ100-IND）

如果您要訂購其他配置，即僅針對一個或多個波長的完整設置，請與我們聯系，而不是5種可用顏色組中任何一種的IND封裝附加波長組。
