實驗室高強度黑光燈B-100AP的濾光片作用
美國UVP 探傷用的B-100AP高強度紫外線燈為什么叫黑光燈?
熒光磁粉探傷和熒光滲透探傷上使用的紫外燈采用了濾色片將可見光過濾掉,輸出的為長波紫外線,長波紫外線不在人的肉眼識別范圍內,所以,大家通常把探傷用地紫外線燈為黑光燈。
B-100AP黑光燈濾色片有什么用途?
探傷用的B-100AP黑光燈濾色片有2個用途,將B-100AP紫外線燈發出的可見光過濾掉,讓探傷操作工在觀察缺陷時更清晰;第二將有害的短波紫外線和中波紫外線過濾掉,對探傷操作工進行保護,避免傷害探傷操作工的皮膚和眼睛.
實驗室高強度黑光燈B-100AP的操作方法
1、B-100AP高強度紫外線燈剛點燃時,輸出達不到更大值,所以檢驗工作應至少等3min以后再進行。
2、要盡量減少燈的開關次數,頻繁啟動會減少燈的使用壽命。
3、黑光燈使用后輻射能量下降,所以應定期測量黑光輻照度。
4、 電源電壓波動對黑光燈影響很大。電壓低,燈可能啟動不了,或使用點燃的燈熄滅。當使用的電壓超過燈的額定電壓時,對燈的使用壽命又影響很大,所以必要時要裝穩壓電源,以保持電源電壓穩定。
5、濾光片上有臟污,應及時清除,否則會影響黑光的發出。
6、 避免將磁懸液濺到黑光燈上,使燈炸裂。
7、不要將黑光燈直對著人的眼睛照。
8、濾光片如果有裂紋,應及時更新,因?yàn)闀?huì)使可見光和中、短波紫外光通過,對人體有害。

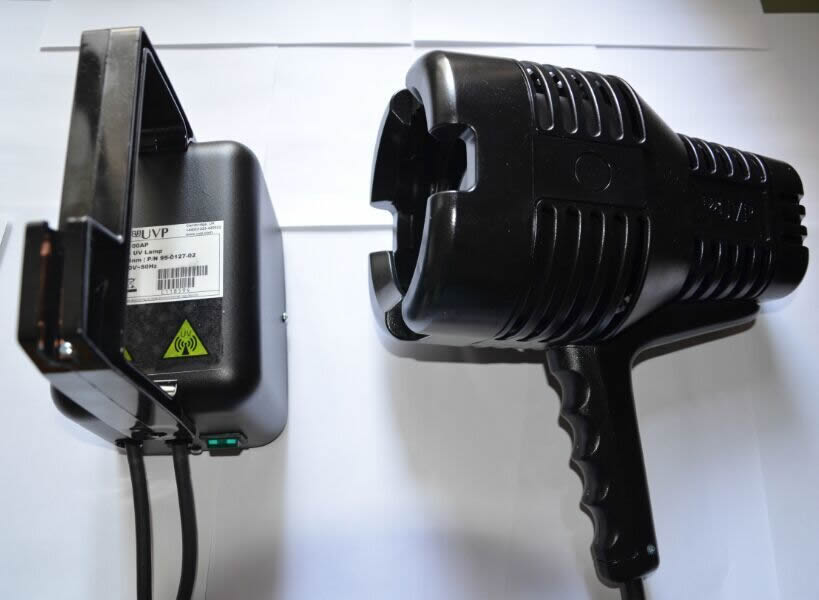

實驗室高強度黑光燈B-100AP的外觀
高強度黑光燈B-100AP為100W長波紫外線燈,高強度抗沖擊外殼由有Cool-Touch阻熱材料制造,可長時間工作不產生高溫。B-100AP高強度紫外線燈-100瓦365nm紫外燈,其獨特的設計可以應用在汽車行業中,用來檢測設計漏洞,在線路搭乘制造,礦物學研究等也有應用。
高強度黑光燈B-100AP的主要特點
? 功率為100W,(除B-100SP)
? 在380mm處紫外線強度為5,000uW/cm2
? 燈泡的壽命約為5000小時。
? 燈頭連接到鎮流器(除B-100SP)允許燈頭360°旋轉
? 在457mm距離處,可產生大約直徑127mm的高強度紫外光斑
B-100系列燈有多種型號選擇:“P”系列燈都具有Cool-Touch阻熱材料外殼,沒有高溫產生,無論使用多長時間燈頭溫度可以手持,可以面朝下放置在工作臺也不會損壞。非“P”系列的是鋁合金外殼。
B-100AP/B-100AP/R
B-100AP型號的特點為100瓦長波紫外線燈,Cool-Touch阻熱外殼。在457mm距離處,可產生大約直徑127mm的高強度紫外光斑,燈頭可旋轉360度,2.4米的電源線。為增加流動性,可選擇B-100AP/R包括6.1米長的電源線。B-100AP被廣泛的應用在無損檢測和熒光檢測。
B-100A和A-100AR
B-100A的特點為100W的長波紫外線燈,B-100A防刮鋁合金外殼,2.4米電源線。為了增加流動性,選擇B-100AR包括6.1米長的電源線。應用非破壞性測試和熒光檢測。
熒光磁粉探傷需注意的幾點
1,對關鍵件和重要件進行熒光磁粉探傷或熒光滲透探傷,應盡量選用紫外強度指標高的黑光燈;并且更好對探傷處作適當遮光.
2、如使用的黑光燈不是具有非常高強度指標的,必須在暗室里進行檢查。
3,黑光燈應定期(以I周為宜)進行紫外強度測試.
4,在無暗室條件下進行熒光磁粉探傷或熒光滲透探傷,可根據磁粉探傷A型試片或滲透探傷試片上的人工缺陷能否清晰顯示來決定是否可行,是否需要遮光并以此監控探傷質量。
高強度黑光燈B-100AP訂貨號:
型號 | 描述 | 貨號 |
B-100A | 100W,高強度長波紫外燈,230V | 95-0044-02 |
B-100A/R | 100W,高強度長波紫外燈,6.1米電源線,115V | 95-0044-04 |
B-100AP | 100W,長波高強度紫外燈燈,Cool-Touch阻熱外殼,230V | 95-0127-02 |
B-100AP/R | 100W,高強度長波紫外燈,Cool-Touch阻熱外殼,6.1米電源線,230V | 95-0127-07 |
B-100SP | 140W,高強度長波紫外燈,Cool-Touch阻熱外殼,115V | N/A |
B-100Y | 100W,高強度表面晶粒檢查燈,黃光,230V | 95-0044-18 |
B-100YP | 100W,高強度表面晶粒檢查燈,Cool-Touch阻熱外殼,黃光,115V | 95-0127-04 |
高壓汞燈是由石英電弧管,外泡殼(通常內涂熒光粉),金屬支架,電阻件和燈頭組成。電弧管為核心元件,內充汞與惰性氣體。放電時,內部汞蒸氣壓為2-15個大氣壓,因此稱為高壓汞燈。高壓汞燈,應用了先進的制燈工藝,使高壓汞燈的光效更高,壽命更長。發白光,色溫4100K左右,而且經濟實惠,被廣泛應用于室內外的工業照明,道路照明燈領域。自鎮流高壓汞燈,由于該產品不需要外接鎮流器,所以使用非常方便。其光效是白熾燈的2倍,壽命是白熾燈的10倍,而且經濟實惠,被廣泛應用于室內外的工業照明,庭院照明,街區照明等領域。高壓汞燈通常采用并聯補償電容的電感鎮流器。另一種自鎮流高壓汞燈,由于在外泡殼內安裝了一根鎢絲作為鎮流器,因此不必再外接鎮流器而方便使用。
高強度黑光燈B-100AP的選配件
貨號 | 描述 |
89-0068-01 | Finger Guard for B-100AP, B-100AP/R |
19-0126-01 | Lamp Funnel for B-100AP, B-100AP/R, B-100SP |
19-0125-01 | B-100AP, B-100AP/R, B-100SP燈罩 |
19-0124-01 | B-100A, B-100AR燈罩 |
76-0055-01 | B-100AP, B-100AP/R, B-100YP, B-100SP曝光盒 |
19-0158-01 | Lamp Guard B-100A, B-100AR |
34-0054-01 | 100W備用燈泡 |
34-0049-01 | Bulb, Self Ballasted B-100SP |
38-0009-02 | Filter for B-100Y and B-100YP |
