紫外線是100-400nm之間電磁波譜的一部分。如表1所示，紫外光譜分為三類，UVA，UVB和UVC。在地球上，UVC被大氣中的分子氧阻擋，但UVA和UVB很容易傳播到地球表面。
經歷過曬傷的人可以證明紫外線的危險力量。雖然紫外線可能是有害的，從直接應用到衛生設施，再到我們對紫外線如何影響我們生物學的基本了解，它有助于改善人類健康。
表 1.紫外線波長。
| 紫外線通用名稱 | 波長（納米） | UVP 交聯儀，CL-3000 波長 （nm） |
|---|---|---|
| UVA | 315-400 | 365 |
| UVB | 280-315 | 302 |
| UVC | 200-280 | 254 |
| 真空紫外線 | 100-200 | 不適用* |
*耶拿分析不生產真空紫外線產品
紫外線已被用于破壞空氣中的微生物，防止表面上微生物的生長以及液體滅菌超過120年的應用中。
例如，自1877年以來，人類一直使用紫外線進行食品保存/滅菌。1;紫外線在20世紀30年代開始在手術室中使用，以對空氣進行2;自20世紀初以來，紫外線已被用于對飲用水進行斷斷續續的3.
在前面提到的應用中，使紫外線具有有效性的相同特性使其對生物有機體具有危險性。在紫外線照射時，在分子水平上，核酸鏈中的相鄰嘧啶可以發生二聚化，這主要發生在胸腺嘧啶堿之間4–6.
近100年來，研究人員利用紫外線的這種特性作為研究基因突變的工具。
事實上，是紫外線誘導的，而不是X射線誘導的8突變將與赫爾曼·穆勒（Herman Muller）1928年具有里程碑意義的蒼蠅實驗有關，如果早期利用紫外線誘變特性的嘗試成功。7這些后來為他贏得了1946年的諾貝爾獎 - 畢竟，在他職業生涯的后期，紫外線成為他實驗室的流行策略。9–16.
然而，研究人員遲遲未能確定產生誘變特性的紫外線的佳波長（即254nm或UVC）。研究人員發現，紫外線在滴定后的蛋白質溶液中產生凝固物。17,18.這是單獨完成的，大約在穆勒具有里程碑意義的工作之前十年。
后來，蛋白質研究人員將了解產生這種凝固的潛在機制是二硫橋的破壞和色氨酸殘基的修飾。19.總之，這些發現為基于紫外線的細胞和分子生物學及其他領域的應用鋪平了道路。
自1993年以來，耶拿分析公司一直在使用UVA、UVB和UVC光制造UVP紫外交聯儀，以涵蓋一系列應用，這些應用總結在圖1中。

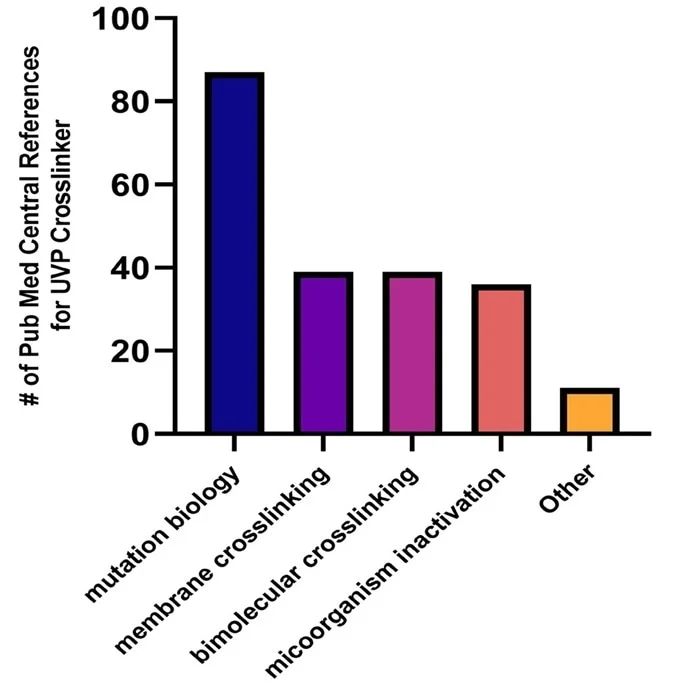

圖 1. 使用Textspresso的Pub Med Central的UVP紫外交聯儀的應用摘要。我們使用Textspresso開采了Pub Med Central。20識別UVP紫外交聯儀的獨特命中率。我們確定了 212 個匹配項，為簡單起見，這些命中數分為大類。
這些應用包括：
光穩定性驗證
突變生物學（生存測定、紫外線誘導的突變、應激試驗）
聚合物固化（例如甲基丙烯酸酯樹脂、水凝膠）
膜交聯（北/南印跡，EMSA）
微生物失活（例如細菌、真菌、病毒）
雙分子交聯（PAR-CLIP-seq，pBpa，CLIP-seq，iCLIP-seq，sulfo-SDA，psoralen）
這些應用依賴于可重復的高強度紫外線劑量。耶拿分析的新型號是UVP紫外交聯儀CL-3000，如圖2A所示。它采用內置輻射計設計，該輻射計根據NIST可追溯標準進行校準，以確保無論何時何地，劑量一致。
此外，CL-3000可以產生高達10 J / cm的累積劑量2.通過將UV源和反射外殼靠近樣品，可以實現高度均勻的照明（圖2B和2C）。
照明表面的中心為6.0%，而整個照明表面的變化系數為17.3%。與Analytik Jena的儀器一樣，終用戶的安全至關重要，因此交聯儀具有安全聯鎖功能，可防止意外的紫外線照射。

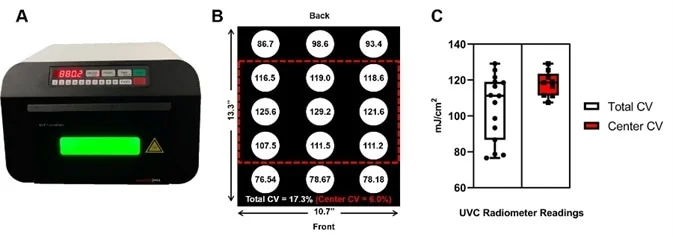

圖 2.配備 254 nm UVC 紫外線燈管的 Analytik Jena UVP 交聯儀的均勻性。
A） UVP CL-3000 交聯儀的輪廓圖像。
B） 以 mJ/cm 為單位描繪集成輻射計讀數位置的圖表2具有總照明表面（總 CV）和照明表面中心（中心 CV）的尺寸和報告變異系數 （CV） 計算。
C）輻射計讀數的箱須圖摘要。總 CV： 平均值 = 104.9， SD = 18.16;中心 CV：平均值 = 117.9，SD = 7.1。我們建議用戶將樣品放在照明表面的中心。放置在中心的樣品將至少接收輸入能量劑量。如果用戶想將樣品放在前面和后面的位置，我們建議購買UVP 254 nm輻射計（P / N 97-0015-02）和傳感器（97-0016-01）來校準劑量。
耶拿UVP紫外交聯儀CL-3000
Analytik Jena UVP紫外交聯儀CL-3000能夠以時間或通量/劑量的形式進行用戶輸入，單位為mJ / cm2.鑒于環境變量和紫外線燈管的年齡會影響紫外線輸出，建議用戶推遲進入通量而不是時間。用戶將發現兩者都用于科學文獻。
用戶只需轉換為 mJ/cm2如果報告了流量，則這是用于此儀器輸入的測量單位。一個轉換示例可以在表 2 的 Fluence 下看到。
如果報告通量率，通常以 μW/cm 為單位2，此值將伴隨曝光時間。用戶必須將流量率轉換為mW /cm2，示例轉換可以在表 2 的“通量率”下看到。
此外，用戶必須將曝光時間轉換為秒（例如，10 分鐘 = 600 秒）。下面顯示了示例方案和計算。
表 2. 紫外光測量的重要轉換。
| 紫外能量換算 | |||
|---|---|---|---|
| μJ/cm2 | mJ/cm2 | J/cm2 | J/m2 |
| 1,000,000 | 1,000 | 1 | 10,000 |
| 紫外強度強度 | |||
| μW/cm2 | mW/cm2 | W/cm2 | W/m2 |
| 1,000,000 | 1,000 | 1 | 10,000 |
*文獻中的值常報告為以 mJ/cm2 or J/m2 。.在某些情況下，用戶報告通量率（例如 μW/cm2），在這種情況下，用戶應使用公式1來確定通量（或劑量）。
示例方案和計算
一名研究人員將甲型流感病毒暴露在1000 uW/cm2 10分鐘。將報告的紫外線劑量轉換為mJ /cm2.
等式 1
能量：(mW/cm2)* Time(sec) = Fluence/Does (mJ/cm2)
1 mW/cm2 * 600 sec = 600 (mJ/cm2)
樣品的放置
建議用戶將樣品放在CV= 6%的照明表面中心（圖2B，2C）。放置在中心的樣品將接收小的能量劑量。由于邊緣效應，放置在后部和前面位置的樣品將接收到小于輸入劑量的樣品。
如果用戶想要校準邊緣的紫外線劑量，則應購買UVP 254nm輻射計（P / N 97-0015-02）和傳感器（97-0016-01）。這是為了在儀器的照明表面上確定低的紫外線劑量。
例如，圖2B將前面和右邊的位置顯示為低劑量（78.18 mJ/cm）2） 時 100 毫焦/厘米2已輸入。因此，為了考慮邊緣效應，用戶可以考慮輸入更高的劑量（例如125 mJ / cm2).
美國耶拿UVP紫外交聯儀CL-3000技術參數
| 技術規格 | CL-3000系列 |
|---|---|
| 波長 | 254 納米， 302 納米， 365 納米 |
| 紫外線燈管 | 6 x 8 瓦 |
| 能源 | 0000.1 - 9999.9 毫焦/平方厘米 |
| 時間 | 000：01 - 999：59 毫毫米：秒 （>300J/平方厘米） |
| 溫度 | 15°C - 35°C |
| 濕度 | 70% 無冷凝 |
| 高度 | 高達 3，000 米（9，842 英尺） |
| 聲級 | ≤ 50分貝 |
| 外殼表面溫度 | ≤ 30°C |
| 啟動時間 | < 1 秒 |
| 外部調光（長 x 寬 x 高） | 41 厘米 x 40 厘米 x 26.5 厘米 |
| 內部調光（長 x 寬 x 高） | 35 厘米 x 27 厘米 x 16 厘米 |
| 重量 | 6.8千克：15磅 |
| 工作功率 | 100 - 115VAC 和 230VAC 50/60Hz |
| 認證 | CE， RoHS （CSA 進行中） |
美國耶拿UVP紫外交聯儀CL-3000部件號
| 零件編號 | 描述 | |
|---|---|---|
| 115V | 230V | |
| 849-95-0615-01 | 849-95-0615-02 | UVP 交聯儀 （CL-3000）， 254 nm |
| 849-95-0615-03 | 849-95-0615-04 | 紫外光防紫外線交聯儀 （CL-3000M）， 302 納米 |
| 849-95-0615-05 | 849-95-0615-06 | UVP 交聯儀 （CL-3000L）， 365 nm |
| 34-0007-01 | 849-057-007 | 替代紫外線管，8 瓦，254 nm |
| 34-0042-01 | - | 替換紫外線管，8 瓦，302 nm |
| 34-0006-01 | - | 替換紫外線管，8 瓦，365 nm |
參考文獻和延伸閱讀
Neckers，D.C.天然大分子的光化學反應。蛋白質的光反應。J. 化學教育. 50， 164 （1973）.
Bintsis， T.， Litopoulou-Tzanetaki， E. & Robinson， R. K. 紫外線在食品工業中的現有和潛在應用 – 一個關鍵的綜述。J. Sci. 食品農業. 80， 637–645 （2000）.
沃爾夫，R.L.飲用水的紫外線。環境。科學技術. 24， 768–773 （1990）.
Setlow， R. B.， Carrier， W. L. & Bollum， F. J. Pyrimidine dimers in UV輻照聚dI：dC。科學院院刊 53， 1111–1118 （1965）.
Wacker， A.， Dellweg， H. & Jacherts， D. Thymin-dimerisierung und überlebensrate bei bakterien.J. Mol. Biol. 4， 410–412 （1962）.
Smith， K. C. 胸腺嘧啶、尿嘧啶、尿苷、胞嘧啶和溴尿嘧啶在冷凍溶液和干燥薄膜中的光化學反應。光化學。光生物。2, 503–517 (1963).
阿爾滕堡有效產生突變的輻射頻率極限。美國 62， 540–545 （1928）.
穆勒通過X射線產生突變。美國科學院院刊 14， 714–726 （1928）.
Muller，H.J.誘導果蠅突變。冷泉港定量生物學專題討論會第9卷151-167（冷泉港實驗室出版社，1941年）。
Muller， H. J. & Mackenzie， K. 紫外線對果蠅突變的歧視性影響。自然 143， 83–84 （1939）.
Muller， H. J.， Altenburg， L. S.， Meyer， H. U.， Edmondson， M. & Altenburg， E.果蠅突變率與紫外線劑量之間缺乏相稱性。遺傳8，153-185（1954）。
Altenburg， L.， ALTENBURG， E.， Meyer， H. U. & Muller， H. J.突變的缺乏與給予果蠅極性上限的紫外線劑量的相稱性恢復。在遺傳學第35卷95-95（428 EAST PRESTON ST，BALTIMORE，MD 21202，1950）中。
Ellenhorn， J.， PROKOFIEVA， A. & Muller， H. J.果蠅色度通過紫外光進行光學解離。CR Acad Sci USSR I 238， 241 （1935）.
Mackenzie， K. & Muller， H. J. 紫外線對果蠅的突變效應。Proc. R. Soc. Lond.B-Biol系列。科學 129， 491–517 （1940）.
Meyer， H. U. & Muller， H. J. 氧氣和溫度對果蠅-蜜光雄酯極性帽中紫外線誘導的常染色體隱性致死速率的影響。在遺傳學第37卷604-604（428 EAST PRESTON ST，BALTIMORE，MD 21202，1952）中。
Meyer， H. U.， Edmondson， M.， Altenburg， L. & Muller， H. J. 研究果蠅極性帽中紫外線誘導的突變。遺傳學第35卷123-124（428 EAST PRESTON ST，BALTIMORE，MD 21202，1950）。
博維關于紫外線凝固蛋白質的初步說明。科學 37， 24–25 （1913）.
博維紫外線引起的凝血的溫度系數。科學 37， 373–375 （1913）.
McLaren， A. & Luse， R. 紫外線使酶蛋白失活的機制。科學 134， 836–837 （1961）.
