超聲波測厚儀ZX-3/ZX-5/ZX-5DL

美國DAKOTA ULTRASONICS公司推出的新一代超聲波測厚儀ZX系列，是MX-3/MX-5/MX-5DL的升級產品，具有使用簡單，功能強大，體積小巧，可靠性高等特點。擠壓鋁制外殼，堅固耐用。符合NIST和MILSTD- 45662A標準。

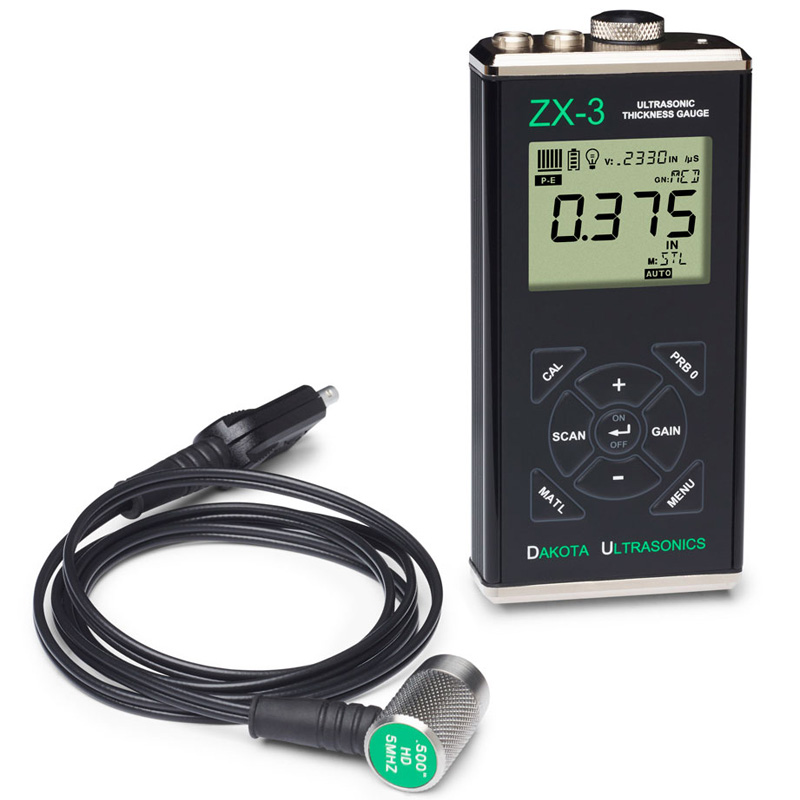

ZX-3超聲波測厚儀

- 150v方波脈沖發生器
- 可調增益(40~52dB)，以3dB為步長(可選超低、低、中、高、超高五檔)
- 可選擇手動或自動探頭校零
- 低溫定制液晶顯示器(-30℃)
- IP65防護等級

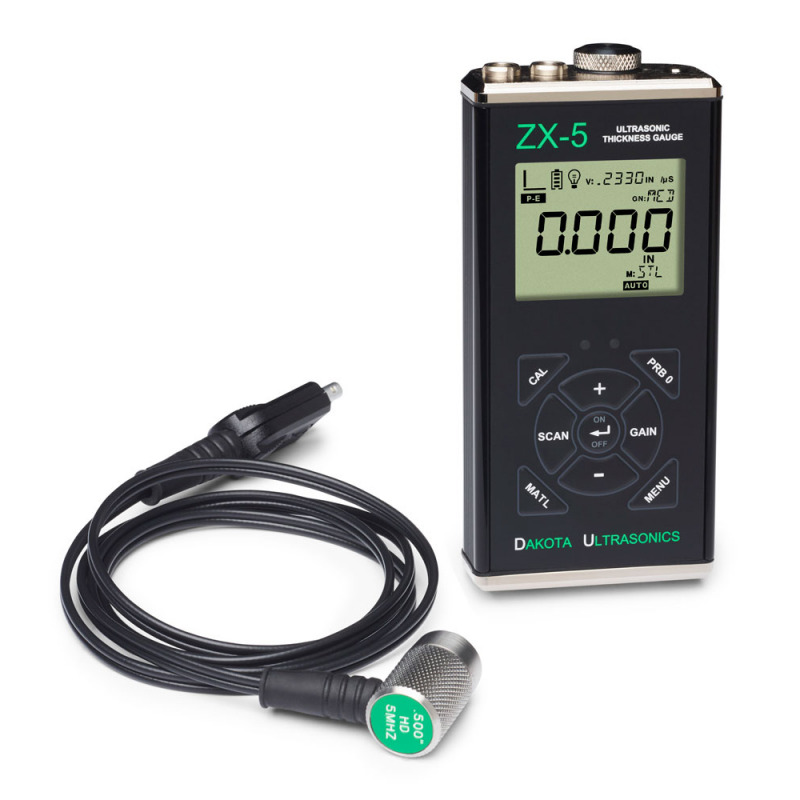

ZX-5超聲波測厚儀:

ZX5在ZX-3的基礎上，增加：

- 聲速測量模式，可做為超聲波聲速儀(球化率儀)
- 差值模式
- 上下限報警模式
- USB Type-C數據接口

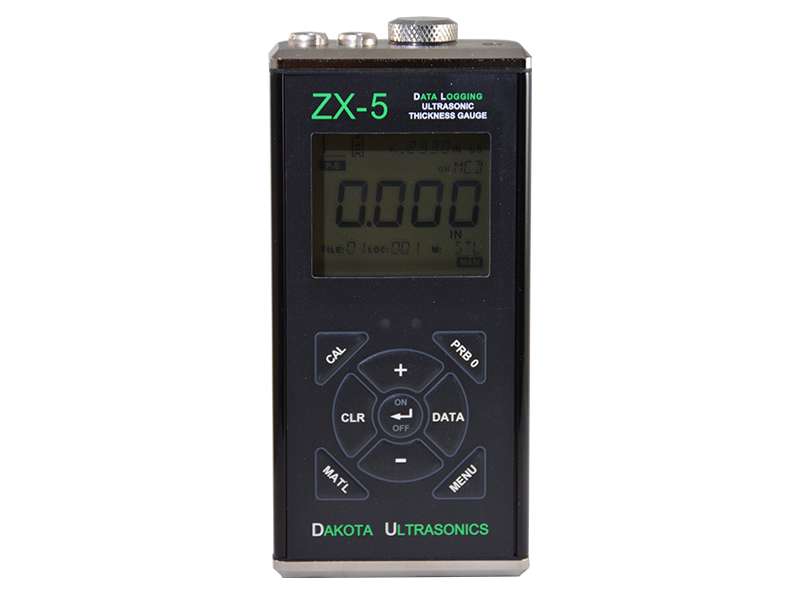

ZX-5DL超聲波測厚儀:

ZX-5DL在ZX-5的基礎上，增加：
- 32M閃存內部數據存儲器，可存儲40組，每組250個數據，共10000個數據

另有更經濟的版本可選擇，包括：ZX-1和ZX-2。

超聲波測厚儀ZX-3/ZX-5/ZX-5DL技術參數

測量

測量范圍：0.63~914.4mm(鋼)，取決于被測材料和探頭類型
單位：英制和公制
分辨率：0.01mm
聲速范圍：305~18542m/s
脈沖重復頻率：200Hz
顯示刷新頻率：10Hz
增益：40~52dB，步進3dB

顯示

多功能7段4位半數字液晶顯 示器，數字高度為12.7mm
兩個3.2mm高14段顯示區和一個7段顯示區，用于顯示信 息和數值
附加的圖標表示功能和模式
可選擇背光(開/關/自動)，可選擇亮度(低/中/高)
條形讀數穩定性/重復性指示

功能

探頭校零：手動和自動校零
探頭直徑：可選擇探頭直徑以提高線性
高速掃描模式： 顯示掃描期間的zui小讀數，掃描頻率為100Hz
差值模式：顯示測量值和輸入的標稱值的差值( ZX-5和ZX-5DL)
報警模式：上下限聲光報警(ZX-5和ZX-5DL)
聲速測量模式：用于球化率的測量(ZX-5和ZX-5DL)

探頭

頻率范圍：1~10MHz
雙晶探頭
LEMO接口，1.2米探頭線
可定制用于特殊應用的探頭

存儲

可存儲40組，每組250個數據，共10000個數據(ZX-5DL)

其他

鍵盤： 防水防油密封按鍵膜，九個觸感反饋按鍵
電源：標配為兩節5號堿性電池 ，可選鎳鎘電池或鋰電池。電量狀態指示。無操作五分鐘后自動關機。USB Type-C供電(ZX-5和ZX-5DL)
重量：312g(含電池)
尺寸：63.5x131.3x31.5mm
操作溫度：-30~75℃
外殼：擠壓鋁制外殼，底蓋為鎳板鍍鋁，環保封裝

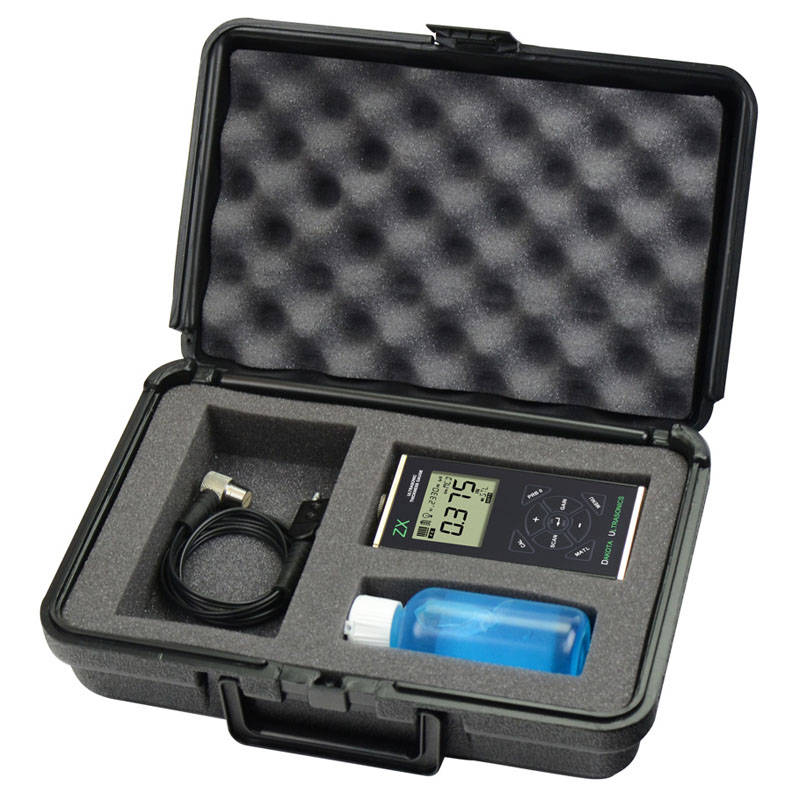

包裝：ABS工程塑料箱
出廠證書：工廠校準可追溯到NIST和MILSTD-45662A標準

超聲波測厚儀ZX-3/ZX-5/ZX-5DL常用探頭：
