日本日置接地電阻計HIOKI FT6041

作者：日本日置時間：2024-03-12 10:41:23瀏覽308 次

信息摘要：

接地電阻計FT6041現場適應能力強、現場工作效率高、6種測量功能，FT6041豐富的測量功能，可根據用途額選擇合適的測量方法，HIOKI FT6041無需切斷接地極即可測量的MEC功能，HIOKI FT6041基于4電極法測量，測量接地設計所需的大地電阻率

接地電阻計HIOKI FT6041

接地電阻計FT6041現場適應能力強、現場工作效率高、6種測量功能

● 支持4電極法，具備豐富的測量功能

● MEC功能，無需切斷接地極也能測量

● 防塵防水IP67，工作溫度-25°C ~ 65°C，防摔

● 使用接地網組件無需插入輔助接地棒

● 縮短作業時間，測量時間僅6秒，測試線的設置、收納也很輕松

● 不論是在狹窄的地方或是測量母線，電流鉗都可以輕松夾取（選件）

● 支持無線通訊，可將測量值傳送至智能手機或平板電腦（安裝選件Z3210時）

HIOKI FT6041豐富的測量功能，可根據用途額選擇合適的測量方法

· 4電極法(溫納4電極法)：適用于測量接地設計所需的大地電阻率

· 3電極法：適用于測量接地電阻

· MEC功能：適用于在不切斷多點接地極的情況下測量接地電阻

· 基于4端子測量的3電極法：適用于幾Ω的接地電阻測量

· 鉗式測量法(雙鉗)：適用于測量多重接地的接地電阻

· 低電阻測量：適用于在測量后確認重新連接接地極時的電阻

HIOKI FT6041豐富的測量功能

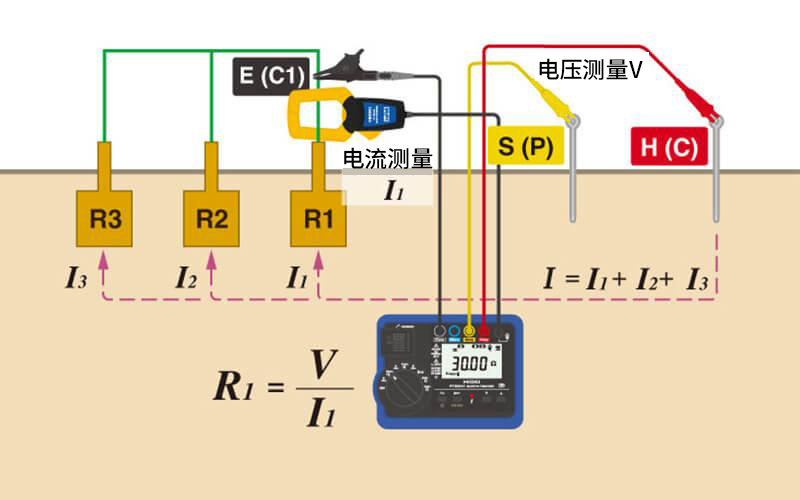

HIOKI FT6041無需切斷接地極即可測量的MEC功能

在3電極法的基礎上增加了基于鉗式傳感器的電流測量。只測量流向待測接地極的電流，因此不會受到其它接地極的影響，可節省大量工時。

※ MEC是Measuring Earth using a Clamp的縮寫。

HIOKI FT6041無需切斷接地極即可測量的MEC功能

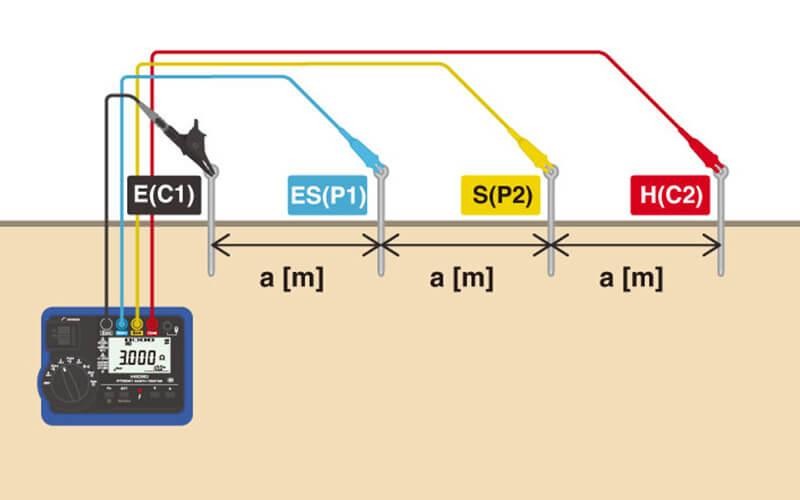

HIOKI FT6041基于4電極法測量，測量接地設計所需的大地電阻率

為建筑物建設前的接地設計測量大地電阻率。大地電阻率根據土壤的性質而變化。掌握大地電阻率，設計合適的接地點和接地極的形狀、尺寸等。

此外，也可測量用于評估結構接地的大地電阻率。

HIOKI FT6041基于4電極法測量

HIOKI FT6041堅固設計，適應惡劣的工作環境

· 防塵、防沙、防雨，防塵防水等級IP65、IP67(EN60529)，殼體為防止粉塵進入內部的設計，因此在現場使用時無需擔心泥土或灰塵。臟了也可以用水清洗。

· 工作溫度范圍-25°C ~ 65°C

無論是在烈日下還是寒冷地區都可以使用，長時間的戶外工作也不會出現故障。適用于接地電阻測量和維護檢查。

· 安裝保護殼，1m防摔，具備從1米高度墜落到水泥地上的耐沖擊性能。

· 抗干擾性強，接地電壓30.0 V rms，即使在嘈雜環境下也能進行穩定的測量。

HIOKI FT6041堅固設計

HIOKI FT6041縮短作業時間，減輕操作人員的負擔

· 測量速度快！不纏繞、不扭曲的電線收納

開始測量到顯示測量值僅需6秒（3電極法）的快速測量，以及簡單易用的卷線器設計縮短了作業時間。

· zuida允許電阻為100 kΩ的輔助接地棒只需插入一次

通過高允許電阻消除了在干燥土壤中多次重新插輔助接地棒的不便，縮短了工作時間。

· 在水泥地上也能測量的新設計，接地網組件L9846

與卷線器一體化的接地網組件。通過澆水使其濕潤，即使不插輔助接地棒也能測量接地電阻。

HIOKI FT6041縮短作業時間

HIOKI FT6041不論是在狹窄的地方或是測量母線，鉗形傳感器都可以輕松夾取

位置較深的接地極或是很粗的母線，都可使用電流測量鉗CT9848測量。

輕薄但大口徑的鉗口，可順暢地夾住接地極。

HIOKI FT6041鉗形傳感器都可以輕松夾取

HIOKI FT6041支持無線通訊，可將測量值傳送至智能手機或平板電腦

如果將無線適配器 Z3210（選件）連接到測試儀主機上，則可進行Bluetooth?通訊：測量值可直接輸入到使用Excel? 創建的表格中。

還可將數據傳輸到GENNECT Cross（免費應用程序），輕松制作報告

通過GENNECT Cross，可對測量結果進行確認、管理以及報告制作。可結合測量現場拍攝的照片、地圖和圖紙，在現場順利地管理數據。

詳情請查看GENNECT Cross

7HIOKI FT6041支持無線通訊

基本參數

※1: -25℃?40℃（80% RH 以下）,40℃?45℃（60% RH 以下）, 45℃?50℃（50% RH 以下）, 50℃?55℃（40% RH 以下）, 55℃?60℃（30% RH 以下）,60℃?65℃（25% RH 以下）

※2: 使用4個7號鎳氫充電電池時( 23℃參考值)

測量項目	接地電阻測量（4電極法, 3電極法, 2電極法, MEC功能, 鉗式）, 低電阻測量（4端子法, 2端子法）, 對地電壓測
對地電壓測	0?30.0 Vrms, 精度: ±2.3% rdg ±8 dgt（50/60 Hz）, ±1.3% rdg ±4 dgt（DC）
功能	火線警告顯示、自動節電、大地電阻率顯示（僅限4電極法）、調零、自動保持、連續測量、無線通訊（安裝Z3210時）、蜂鳴器、比較器、顯示切換、對地過電壓顯示（低電阻測量）
使用溫度范圍	-25℃?65℃, ※1（未結露）
保存溫濕度范圍	-25℃?65℃, 80% RH 以下（未結露）
防塵性, 防水性	IP65/IP67（IEC 60529, EN 60529）
適用標準	EN IEC 61010-2-030: 2021（安全性）, EN 61326（EMC）, EN 61557-1,EN 61557-10, EN 61557-4（低電阻）, EN 61557-5（接地電阻計）
電源	7號鎳氫充電電池×4　或 7號堿性電池(LR6)×4
可測量次數（※2）	500次（3電極法, Z3210未安裝時）, 400次（3電極法, Z3210安裝時, 無線通訊時）
體積及重	約189W × 148H × 48D mm, 約765 g（含電池及護套）
附件	輔助接地棒 L9840（2根1組）×1, 測試線 L9841 ×1, 測試線 L9845-31 ×1, 測試線 L9845-33 ×1, 測試線 L9845-52 ×1, 接地網組件 L9846 ×2, 測試線 L9787 ×1, 攜帶箱 C0208 ×1, 攜帶箱 C0209 ×1, 7號堿性電池（LR6） ×4, 使用說明書 ×1

接地電阻測量（4電極法, 3電極法, 2電極法）

操作方式	外加電壓、電壓和電流測量(通過同步檢波來測量有效電阻
測量范圍	3 Ω (0?3.000 Ω)	30 Ω (0?30.00 Ω)	300 Ω (30.0Ω?300.0 Ω)	300 Ω 以上 3 k Ω以下(300Ω?3000 Ω)	3 k Ω 以上 30 k Ω以下 (3.00 k Ω?30.00 k Ω)	30 k Ω 以上 300 k Ω以下 (30.0 k Ω?300.0 k Ω)
精度	未規定	±1.5% rdg ±6 dg	±1.5% rdg ±4 dgt
輔助接地電極的允許電阻	5 kΩ		50 kΩ		100 kΩ
允許對地電壓	30 V rms或42.4 V peak

MEC功能（4電極法+鉗表，3電極法+鉗表）

測量方式	外加電壓、電壓和電流測量(通過同步檢波來測量有效電阻)
測量范圍	30 Ω (0.00Ω?30.00 Ω)	300 Ω (30.0Ω?300.0 Ω)	3000 Ω (300Ω?3000 Ω)	30.00 k Ω (3 k Ω?30.00 k Ω)
精度	±5% rdg ±6 dgt	±5% rdg ±3 dgt

接地電阻測量（鉗式）

測量方式	外加電壓、電壓和電流測量(通過同步檢波來測量有效電阻)
測量范圍	20 Ω (0.02Ω?20.00 Ω)	200 Ω (20.0Ω?200.0 Ω)	500 Ω (200Ω?500 Ω)
精度	±7% rdg ±3 dgt		±35% rdg

低電阻測量

開路電壓	4.0 V?6.9 V
測量電流	200 mA以上
測量范圍	30 Ω (0.00Ω?30.00 Ω)	300 Ω (30.0Ω?300.0 Ω)	3000 Ω (300Ω?3000 Ω)
精度	±3 dgt (0.00Ω?0.19 Ω) ±2% rdg ±2 dgt (0.20Ω?10.00 Ω)	±2% rdg ±2 dgt
