GB/T 5097-2020標準

GB/T 5097-2020：應在標稱zui大強度值在(365士5)nm處和半峰全寬(FWHM)為30nm的熒光探傷燈下進行檢測。

盡量減少環境可見光入射到被檢工件上，避免紫外線直接或間接從紫外燈照射人眼,或經過其他光源濾光片照射人眼。熒光探傷燈在檢測前提前打開，待其輸出穩定后進行檢測。紫外輻照度可能因光源老化、反射器退化或濾波片老化而發生數值變化。

  檢測表面應均勻照射。

  注:陣列中單個LED損壞會產生光照不均勻的現象。

  典型熒光探傷燈有水銀燈、鹵素燈、HID氙燈和LED系列。

GB/T 5097-2020標準 測量

  1. 在工作條件下,應使用紫外輻照計測量被檢工件表面的輻照度。紫外輻照計具有圖1所示的靈敏度響應特性。

  2.應在熒光探傷燈輸出穩定后測量被檢工件表面的輻照度。對于高壓水銀探傷燈,應至少開啟10min后測量。

  3.相對光譜響應是傳感器在給定波長λ的輻照響應與365nm處的輻照響應的比值。

  4.合適的傳感器光譜響應曲線不應在圖1所示的ABCD區域內。A.B.C.D 對應如下述要求的極限:

        一A任何波長的相對光譜響應不應超過105%;

        一B相對光譜響應曲線的峰值應出現在355nm和375nm間;

        一C313nm波長處的相對光譜響應值應低于10%;

        一D405nm波長處的相對光譜響應值應低于2%。

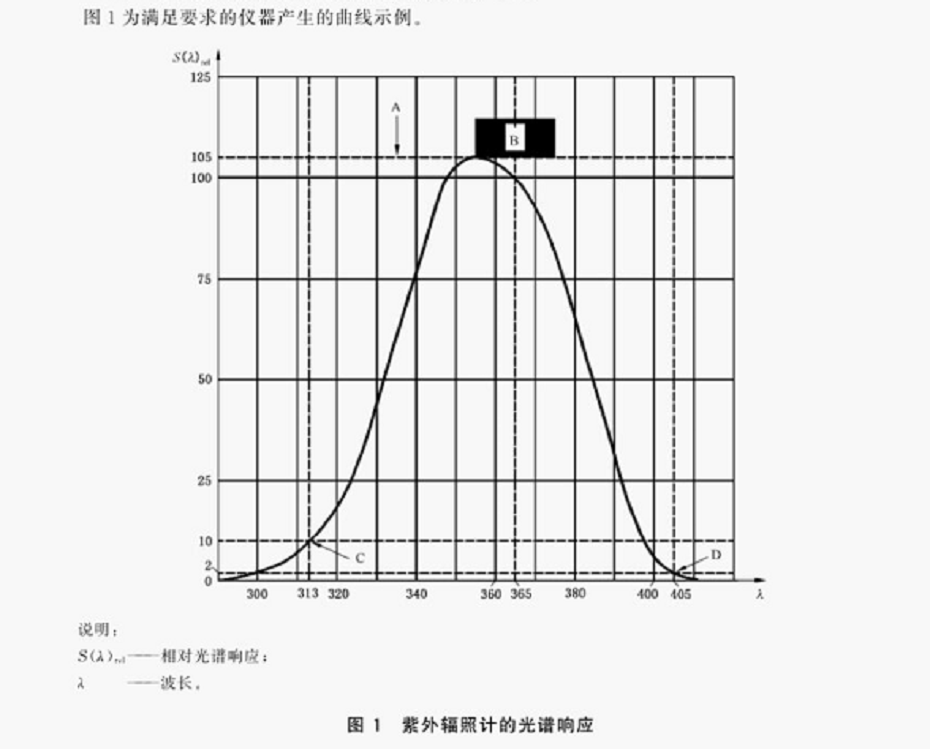

圖1：熒光探傷燈光譜響應曲線

GB/T 5097-2020標準：熒光探傷燈要求

  1.清除多余滲透劑時,被測工件表面的紫外輻照度應至少為1 W/m2(100 μW/cm2 ),環境白光照度應小于100lx。

  2. 檢測時，被測工件表面的紫外輻照度應至少為10 W/m2(1000 μW/cm2 ).被測工件表面的白光照度應不大于20lx。應在工作條件下紫外輻照輸出穩定后測量。

  3.檢測時不應佩戴性有色眼鏡或在檢測條件下使光線變暗的眼鏡，推薦佩戴LUV-10專業紫外線防護眼鏡。

  4.滲透檢測時,檢測人員應避免高能量和長時間的紫外輻射.通常紫外輻照度小于或等于50W/m2(5 000 μW/cm2)。

  5.在檢測人員視場內不應出現閃爍光、其他可見光源或熒光探傷燈。環境白光照度應小于或等于20lx。

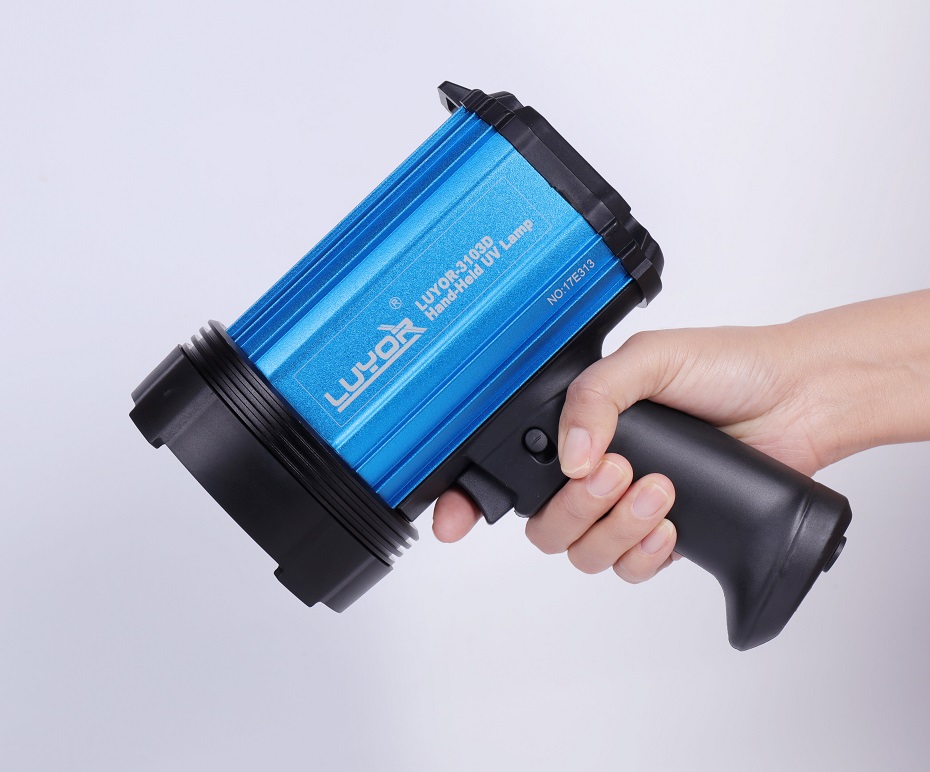

圖2：熒光探傷燈LUYOR-3103D

據GB/T 5097-2020熒光探傷燈標準，我司LUYOR-3103D磁粉探傷燈是美國路陽針對熒光磁粉探傷、熒光滲透探傷定制的探傷燈，其紫外輻照源符合此項標準。以下是我們LUYOR-3103D磁粉探傷燈的詳細參信息

LUYOR-3103D熒光探傷燈的參數：

1.3顆365nm大功率紫外線led，1顆3w白光led。

2.38cm處照射面積約為200mm，中心紫外線強度為4500uw/cm2。

3.鋁合金外殼，散熱性能非常好。

4.  24v 電源適配器，沒有電源箱，輕便。

5.前端帶有橡膠保護套。

6.黑色濾色片，滿足ASTM E3022標準要求。

7.紫外輻照源，滿足GB/T 5097-2020標準 。

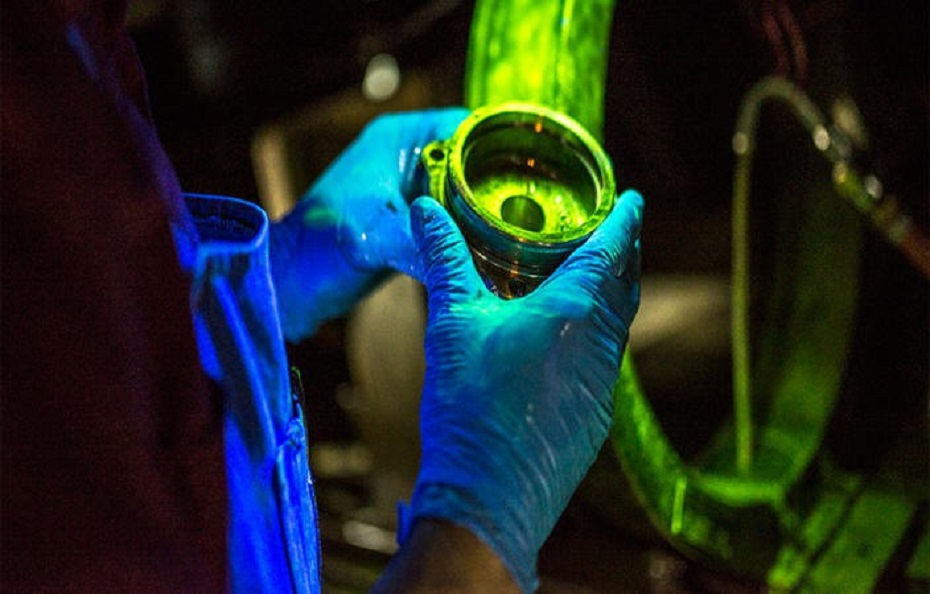

圖3：熒光探傷燈LUYOR-3103D用于檢測產品裂紋

上海路陽儀器有限公司生產的LUYOR-3103D磁粉探傷燈符合對無損檢測行業GB/T 5097-2020熒光探傷燈標準。LUYOR-3103D滿足中國無損檢測行業需求。
