如何使用LR8450數據采集儀記錄設備轉速

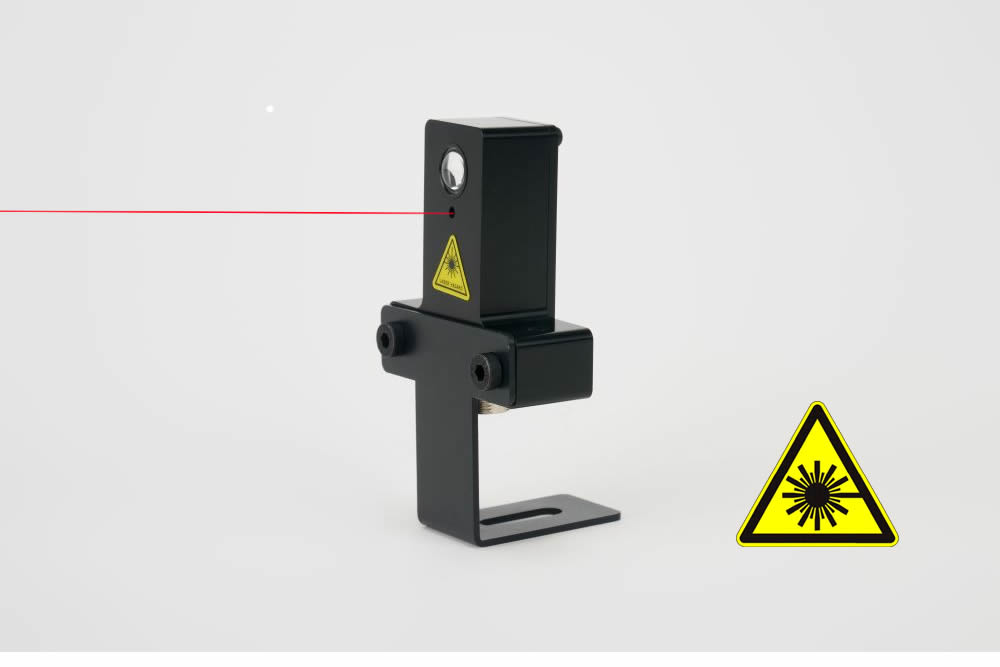

日本日置LR8450數據采集儀上市以來，在汽車行業以及科研院所深受用戶喜愛，得到了廣泛的應用。日本日置LR8450數據采集儀能夠同時記錄8路的轉速脈沖信號，同時也可以存儲記錄轉速數值并且可以輸出報警值。LR8450能夠給傳感器輸出5v電壓，給激光轉速傳感器供電。美國路陽ROLS-5PW激光轉速傳感器是一款非接觸遠距離高精度測量設備轉速的激光傳感器，能夠輸出脈沖轉速信號，能夠適配各種數據采集儀。今天給大家介紹一下，利用美國路陽ROLS-5PW激光轉速傳感器和日本日置LR8450數據采集儀進行設備轉速的測量和記錄。

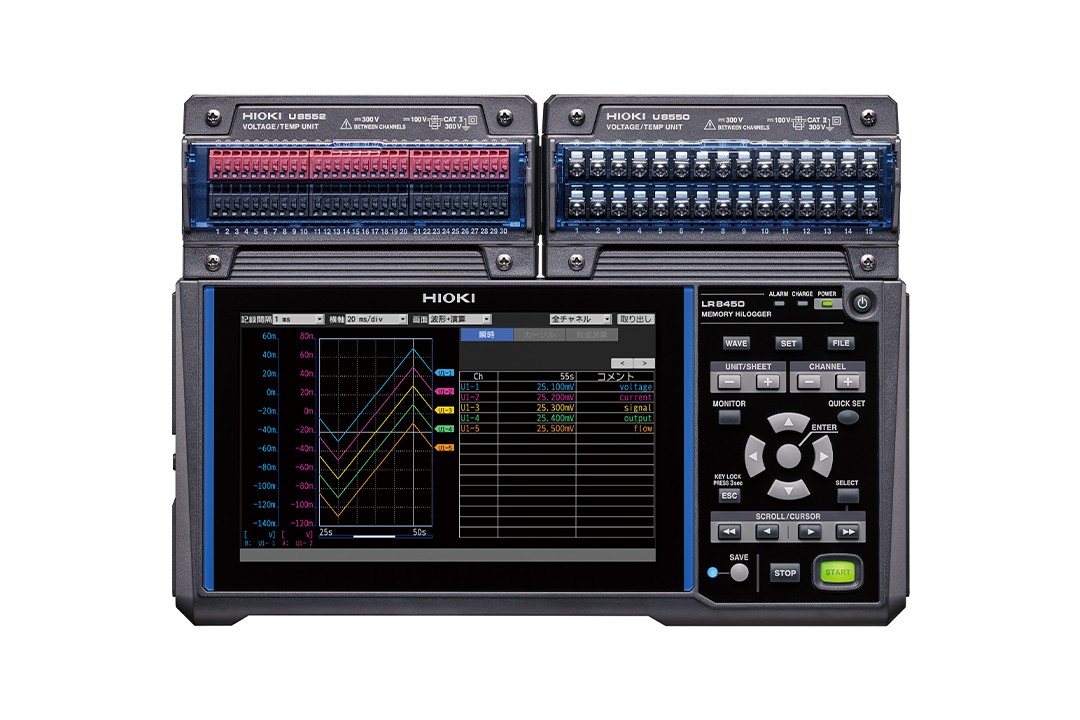

日本日置LR8450數據采集儀的面板和操作介紹：

ROLS-5PW激光轉速傳感器標準連接線為三線：棕色線為電源正極，黑色線輸出脈沖信號，藍色接GND

LR8450數據采集儀脈沖信息輸入為儀器左側的外部控制輸入單元。

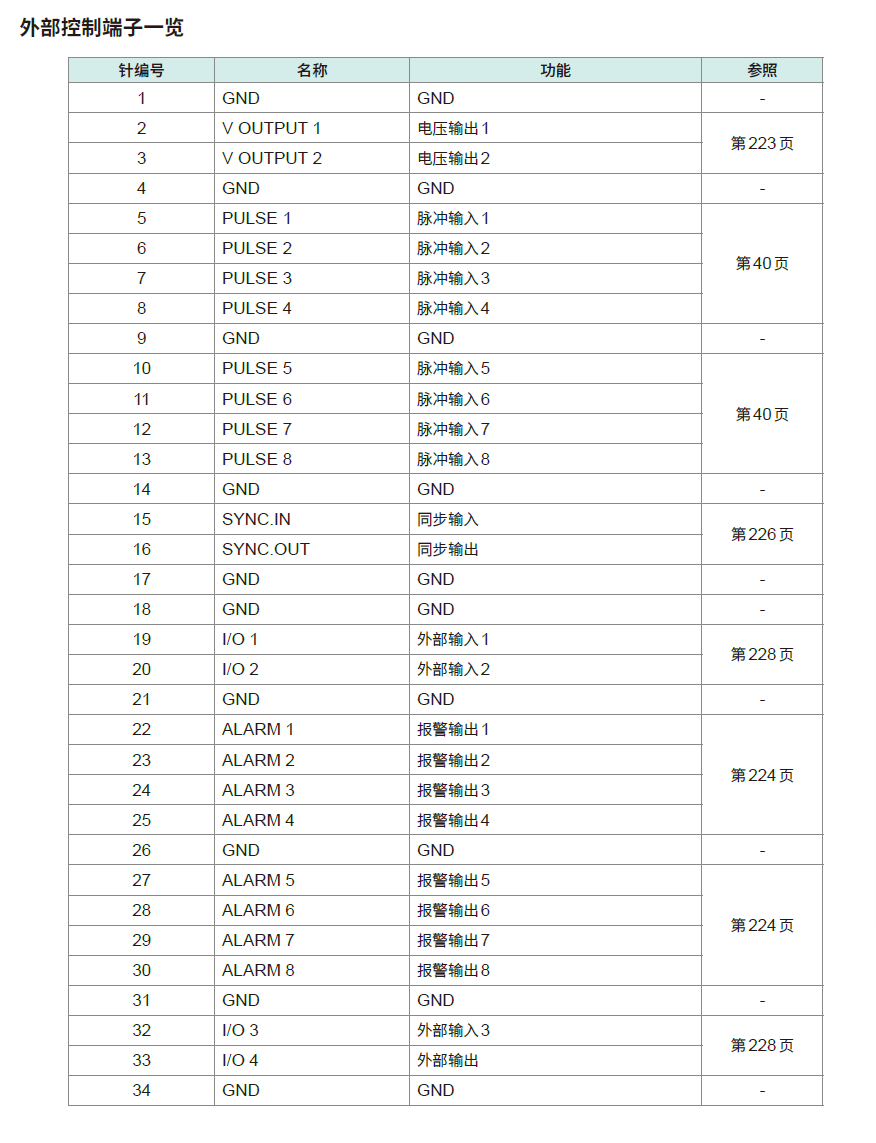

LR8450左側外部控制單元共有34個接口，具體接口定義如下：

根據上面表格，具體每個接口定義可以看出：

脈沖輸入：

引腳數：5、6、7、8、10、11、12、13

信號名稱：PULSE 1 至 PULSE 8

報警輸出：

引腳數：22、23、24、25、27、28、29、30

信號名稱：ALARM 1 至 ALARM 8

接地：

引腳號：1、4、9、14、17、18、21、26、31、34

信號名稱：GND

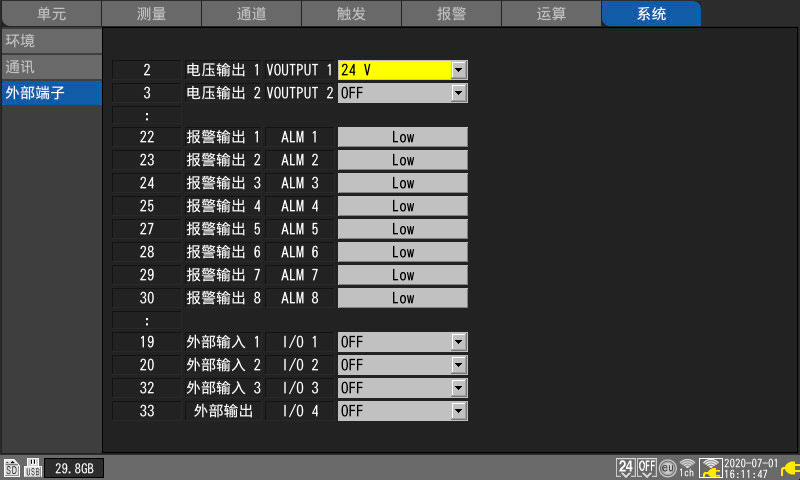

在連接ROLS-5PW激光轉速傳感器前請務必先設置好LR8450的傳感器的驅動電壓，具體步驟如下：電壓輸出設置步驟：SET-系統-外部端子

1 在[電壓輸出 1]、[電壓輸出 2]中選擇電壓

OFF ? 不輸出電壓。

5 V 輸出DC 5 V。

12 V 輸出DC 12 V。

24 V 輸出DC 24 V。（僅可在[電壓輸出 1]中進行選擇）

因rols-5pw為5v供電，請務必將V OUTPUT 1和 V OUTPUT 2選擇5V，電壓選擇錯誤，會造成傳感器燒毀

電壓輸出端子的規格

輸出電壓OFF、5 V±10%、12 V±10%、24 V ±10%（可切換）

供給電流zuida100 mA

ROLS-5PW和LR8450的具體接線方法：

1.將ROLS-5PW的棕色線接到LR8450左側外部控制輸入的2號引腳（傳感器供電電源正）

2.將ROLS-5PW的黑色線接到LR8450左側外部控制輸入的5號引腳（脈沖輸入引腳）

3.將ROLS-5PW的藍色線接到LR8450左側外部控制輸入的1號引腳（GND）

具體數據采集儀轉速測量的設置、記錄方法請參考LR8450說明書的42頁。
