如何利用光電傳感器測量并記錄設備轉速?

在現代化的生產線上，準確的測量和控制設備轉速對于生產過程的穩定性和產品的質量至關重要。今天上海路陽技術工程師將探討如何使用光電傳感器來測量并記錄設備轉速，從而提高生產線效率。

光電轉速傳感器ROLS-5PW是測量設備轉速等旋轉設備理想工具。其工作原理基于光電轉速傳感器ROLS-5PW發射出激光束，激光束經過旋轉的物體的反射貼紙反射后，光電轉速傳感器ROLS-5PW接收器會接收反射回的激光脈沖數量。通過檢測這個激光脈沖數量的多少，可以確定物體的旋轉速度。

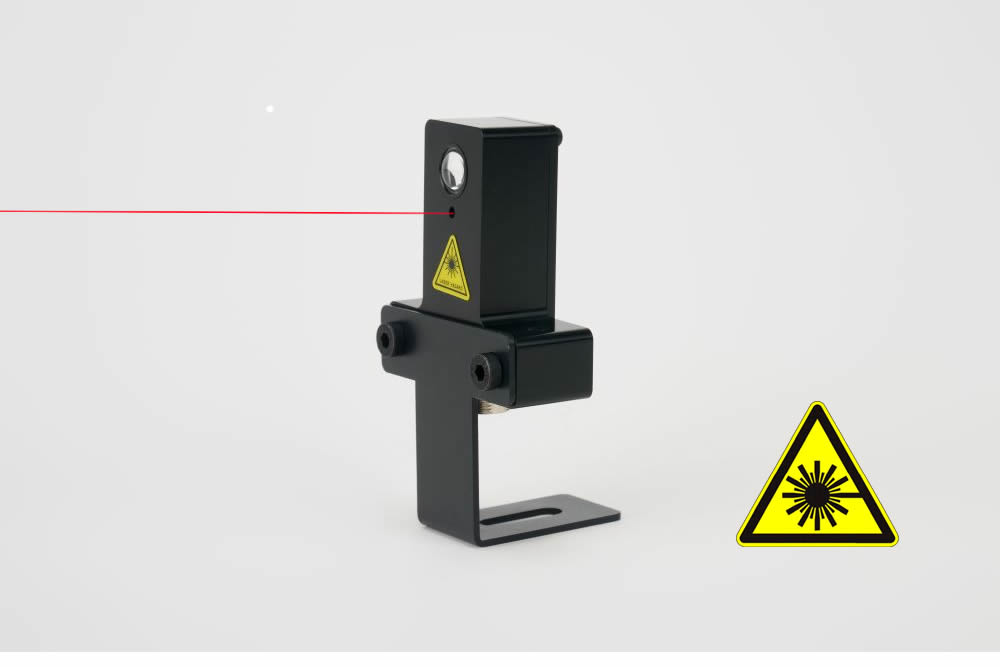

上圖：激光轉速傳感器ROLS-5PW

在設備轉速測量中，光電轉速傳感器ROLS-5PW通常與設備軸上的反光貼紙配合使用。當設備旋轉時，激光照射到反光貼紙，導致激光束發生反射。傳感器會檢測到這個變化并產生一個信號，該信號與設備的旋轉速度成正比。

記錄設備轉速的方法有很多種。其中一種常見的方法是使用數據采集器和計算機來收集和處理數據。將光電轉速傳感器ROLS-5PW連接到數據采集器上，然后將數據采集器與計算機連接，可以通過特定的軟件實時監控和記錄設備的轉速，日本圖技GL240多通道數據記錄儀能夠同時連接采集4個ROLS-5PW光電轉速傳感器，測量的數據不僅能夠保存記錄，還能夠以波形或數字形式同時顯示。

采集轉速數據并記錄需要的設備：

1.光電轉速傳感器ROLS-5PW (N個：根據自己的要測量的通道數量確定）

2.光電轉速傳感器5V電源模塊（推薦明緯MDR-10-5）

3.多通道數據存儲記錄儀（推薦日本圖技GL240配轉速傳感器專用連接線）

測量并記錄轉速的方法：

1.將光電傳感器的黑線信號線和藍色com線連接GL240的轉速信號輸入端。

2.設置GL240數據記錄儀的采樣頻率和濾波參數。

3.將5v電源電壓正負極連接到傳感器ROLS-5PW的棕色正極和藍色com線

4.清潔旋轉物體表面并貼上12x12mm的反光貼紙。

5.運行設備，并將傳感器對準反光貼紙，傳感器檢測到轉速信號后，傳感器背面的藍色led燈閃爍。

6.GL240存儲記錄儀屏幕顯示測量數據和各個通道的數據波形圖。

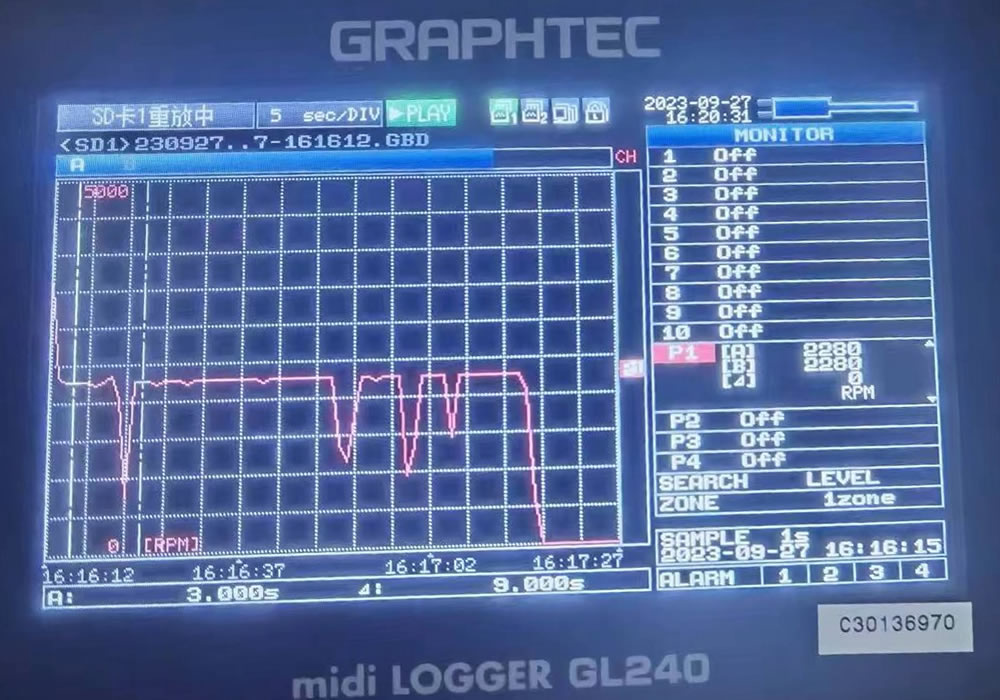

上圖：GL240存儲記錄儀的測量記錄界面

這種轉速測量并記錄方法的優點在于，不僅可以實時監控設備的轉速，而且還可以保存和檢索歷史數據，以便進行后續分析和優化。此外，這種方法還具有很高的精度和靈敏度，可以捕捉到微小的轉速變化。

今天我們探討了如何使用光電傳感器來測量并記錄設備轉速。這種方法不僅可以提高生產效率，而且還可以為質量控制和設備維護提供有價值的數據。通過實施這些措施，可以使生產線更加高效、可靠和可控。
