ASTM E2297 & E3022紫外線燈標準指南

作者：上海峰志時間：2023-06-01 21:17:33瀏覽1065 次

信息摘要：

本文將向您介紹無損檢測行業常見的兩個紫外光標準：ASTM E2297和ASTM E3022。對于紫外線光源，E2297提供了汞蒸氣燈和特種燈的詳細信息(LED燈相關信息詳見ASTM E3022)。雖然種類不同時，燈的發射光譜也略有不同，但都需要使用到UV-A通濾光片，以確保只發射UV-A光線。 E2297提供的是無損檢測用紫外線燈的一般信息和要求，E3022則詳細說明了UV-A燈制造商在認證其無損檢測用紫外線燈時所需的程序和需要收集的數據，對終用戶則參考價值不大。

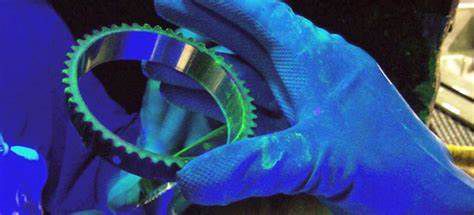

ASTM E2297 & E3022對比揭秘：無損檢測用紫外線燈標準指南

行業規范和標準作為已發布的技術文件，其建立的程序、說明和規范旨在為不同使用場景、企業、行業和群體設立一致性標準，以大限度地提高產品、材料和服務的可靠性。

標準的目的是為了使產品更安全、更好地作業，提高兼容性并解決某些行業特定的問題；但在標準紛繁復雜且彼此重疊的情況下，快速找到適合的標準有時也會充滿挑戰。

本文將向您介紹無損檢測行業常見的兩個紫外光標準：ASTM E2297和ASTM E3022。

ASTM E2297液體滲透和磁粉檢測用UV-A及可見光源和儀表標準指南

此標準提供了熒光無損檢測傳統紫外線線光源、紫外線輻照計和可見光照度計的一般信息與要求。E2297也適用于磁粉檢測（參考ASTM E1444和ASTM E3024）和液體滲透檢測方法（參考 ASTM E1417 和 ASTM E165）。

對于紫外線光源，E2297提供了汞蒸氣燈和特種燈的詳細信息(LED燈相關信息詳見ASTM E3022)。雖然種類不同時，燈的發射光譜也略有不同，但都需要使用到UV-A通濾光片，以確保只發射UV-A光線。

汞蒸氣燈有兩種類型：低壓（熒光燈管型）和中壓（手持燈泡型）

特種燈包括射孔鏡，鉛筆燈，微放電燈(MDL或MPXL)，氙氣燈和高強度放電(HID)燈。

對于紫外線輻照計，E2297提供了熒光無損檢測所需滿足的靈敏度范圍和校準標準。UV-A范圍為320-400 nm，合適的輻照計必須包含濾光片，以將儀表的響應限制在該范圍內。輻照計讀數單位為μW/cm2。

E2297還給出了適合可見光照度計的靈敏度范圍和校準標準。無損檢測用的可見光范圍為400- 760nm。與輻照計一樣，可見光照度計必須使用濾光片，以將響應限制在適當范圍內。常規零售渠道的儀表沒有合適的濾波器來測量這個范圍，因此不適合在無損檢測中使用。可見光照度計讀數單位為FC（英尺燭光）或Lux。

特別注意：E2297建議，可見光照度計不具備測量UV-A可見光的能力。其設計初衷并不是為了測量強UV-A下的低水平可見光，因其低于測量系統精度，會導致測量結果不可見。

ASTM E3022熒光滲透和磁粉檢測用LED UV-A發射特性和測量標準實施規程

本標準規定了LED UV-A燈的性能要求。與E2297一樣，它也是針對磁粉檢測(參考E1444和E3024)和液體滲透檢測(參考E1417和E165)用紫外線燈。不同之處在于， E2297提供的是無損檢測用紫外線燈的一般信息和要求，E3022則詳細說明了UV-A燈制造商在認證其無損檢測用紫外線燈時所需的程序和需要收集的數據，對終用戶則參考價值不大。

若要UV-A燈符合E3022標準，制造商需執行兩個級別的認證:1)型式測試以驗證紫外線燈的設計；2)單元檢測以檢查燈具是否符合標準。

1，型式測試內容包括光束輪廓或光斑大小，均勻光束的小照度，連續工作時的大燈溫，穩定時間(從通電到紫外線穩定照射的時間)，以及UV- A通濾光片的透射輪廓。還需分析在環境溫度和高額定工作溫度下的發射光譜，如峰值波長、半峰值全峰寬度(FWHM)、半峰值長波長(LWHM)和輻照范圍(347-382 nm)。

電線式供電燈需檢測LED輸出下的電源紋波;電池式供電燈需對照放電圖或放電時長，直到輻照度降至1000 μ W/cm2以下。每種型號的燈都要配備制造商合格證和型式測試證明。

2，單元檢測包括發射光譜(峰值波長、半峰值全峰寬度(FWHM)、半峰值長波長(LWHM)和激發輻照度)以及在38厘米處的大輻照強度。每個燈都需配備制造商合格證。

E3022主要描述了LED燈具制造的要求，不包括用戶端所要執行的檢查。其中，對UV- A光源強度和燈具完整性要求與LED燈和其他UV光源相同。用戶對紫外線燈系統性能檢查的要求詳見E165或E1417之滲透檢測，以及E1444或E3024之磁粉檢測。
